| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | CE, ROHS, VDE, UL |
| رقم الموديل: | كابل الألياف البصرية GYTA |
| الحد الأدنى لكمية: | 10 كم |
| تفاصيل التغليف: | 1000M ، 2000M ، طبل خشبي |
| وقت التسليم: | عادة 25 يوم عمل |
| شروط الدفع: | T/T، خطاب الاعتماد |
| القدرة على العرض: | 1000 كم / شهر |
| وحدة الألياف: | YOFC G.652D | حشوة 1: | مجمع تعبئة أنبوب |
|---|---|---|---|
| الة النفخ: | أنبوب فضفاض | حشوة 2: | مجمع تعبئة الكابلات |
| عضو القوة: | عضو القوة المركزية | مدرعة خفيفة: | APL |
| الغلاف الخارجي: | PE | اللون: | أسود |
| صفقة: | 1000 م ، 2000 م ، طبل خشبي | ||
| تسليط الضوء: | كابل الألياف البصرية في الهواء الطلق,كابل إيثرنت الألياف البصرية |
||

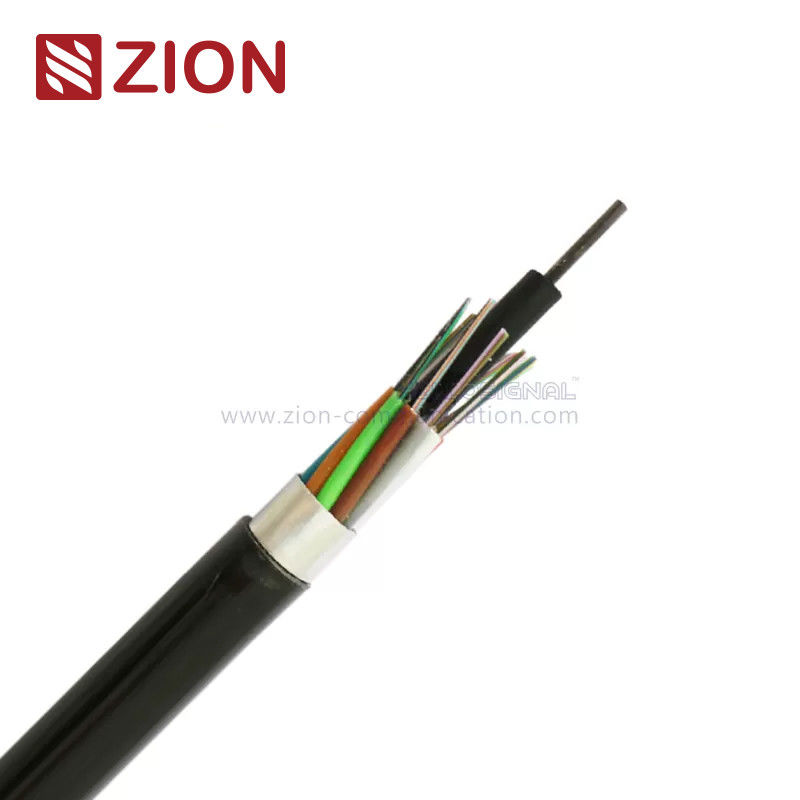

GYTA تقطعت بهم السبل كابل الألياف البصرية أنبوب فضفاضة للتطبيق الجوي أو قناة
تفاصيل سريعة:
وصف:
The fibers, 250μm,are positioned in a loose tube made of a high modulus plastic. الألياف ، 250 ميكرومتر ، يتم وضعها في أنبوب فضفاض مصنوع من البلاستيك عالي المعامل. The tubes are filled with a water-resistant filling compound. تمتلئ الأنابيب بمركب تعبئة مقاوم للماء. A steel wire, sometimes sheathed with polyethylene (PE) for cable with high fiber count, locates in the center of core as a metallic strength member. سلك فولاذي ، مغلف في بعض الأحيان مع البولي إيثيلين (PE) للكابل مع عدد كبير من الألياف ، يقع في مركز القلب كعضو قوة معدنية. Tubes (and fillers) are stranded around the strength member into a compact and circular cable core. الأنابيب (والحشو) تقطعت بهم السبل حول عضو القوة في قلب كابل مدمج ودائري. An Aluminum Polyethylene Laminate (APL) is applied around the cable core, which is filled with the filling compound to protect it from water ingress. يتم تطبيق صفائح ألومنيوم بولي إيثيلين (APL) حول قلب الكابل المملوء بمركب التعبئة لحمايته من دخول الماء. Then, the cable is completed with a PE sheath. ثم يكتمل الكابل بغمد PE.
التطبيقات:
|
KT3003GYTA تقطعت بهم السبل كابل الألياف البصرية أنبوب فضفاضة للتطبيق الجوي أو قناة |
||||||
| الوصف والمعايير: | ||||||
|
The fibers, 250μm,are positioned in a loose tube made of a high modulus plastic. الألياف ، 250 ميكرومتر ، يتم وضعها في أنبوب فضفاض مصنوع من البلاستيك عالي المعامل. The tubes are filled with الأنابيب ممتلئة أwater-resistant filling compound. مركب تعبئة مقاوم للماء. A steel wire, sometimes sheathed with polyethylene (PE) for cable سلك فولاذي ، مغلف أحيانًا بالبولي إيثيلين للكابل مع ارتفاع fiber count, locates in the center of core as a metallic strength member. عدد الألياف ، يقع في مركز النواة كعضو قوة معدنية. Tubes (and fillers) are الأنابيب (والحشو) الذين تقطعت بهم السبل the strength member into a compact and circular cable core. عضو القوة في قلب كابل مدمج ودائري. An Aluminum Polyethylene بولي ايثيلين المنيوم صفح (APL) هويتم وضعه حول قلب الكابل المملوء بمركب التعبئة لحمايته from water ingress. من دخول الماء. Then, the ثم ،يتم استكمال الكابل بغمد PE.
|
||||||
| يتوافق كبل GYTA مع معيار YD / T 901-2001 وكذلك IEC 60794-1. | ||||||
| مميزات: | ||||||
| أداء ميكانيكي جيد ودرجة الحرارة ؛ | ||||||
| أنبوب فضفاض عالي القوة مقاوم للتحلل المائي ؛ | ||||||
| مركب تعبئة أنبوب خاص يضمن حماية حرجة للألياف ؛ | ||||||
| هيكل مدمج مصمم خصيصًا جيد في منع الأنابيب الفضفاضة من الانكماش ؛ | ||||||
| غمد PE يحمي الكابلات من الأشعة فوق البنفسجية ؛ | ||||||
| يتم اتخاذ التدابير التالية لضمان عدم تسرب الكابل للماء: | ||||||
| (1) الأسلاك الفولاذية المستخدمة كعضو قوة مركزية ؛ | ||||||
| (2) مجمع ملء أنبوب فضفاض ؛ | ||||||
| (3) 100٪ ملء قلب الكابل ؛ | ||||||
| (4) حاجز رطوبة APL. | ||||||
| المعايير الفنية: | ||||||
| نوع الكبل | قطر الكابل (مم) |
وزن الكابل (كجم / كم) |
الشد قوة المدى القصير |
سحق مقاومة المدى القصير |
الانحناء نصف القطر ديناميكي |
|
| GYTA-2 ~ 6 | 9.7 | 90 | 600/1500 | 300/1000 | 10 د / 20 د | |
| GYTA-8 ~ 12 | 9.7 | 90 | 600/1500 | 300/1000 | 10 د / 20 د | |
| GYTA-14 ~ 18 | 9.7 | 90 | 600/1500 | 300/1000 | 10 د / 20 د | |
| GYTA-20 ~ 24 | 9.7 | 90 | 600/1500 | 300/1000 | 10 د / 20 د | |
| GYTA-26 ~ 30 | 9.7 | 90 | 600/1500 | 300/1000 | 10 د / 20 د | |
| GYTA-32 ~ 36 | 10.2 | 104 | 1000/3000 | 300/1000 | 10 د / 20 د | |
| GYTA-38 ~ 48 | 11.0 | 117 | 1000/3000 | 300/1000 | 10 د / 20 د | |
| GYTA-50 ~ 60 | 11.0 | 117 | 1000/3000 | 300/1000 | 10 د / 20 د | |
| خصائص الألياف الضوئية: | ||||||
| ع 652 | ع 655 | 50/125 ميكرون | 62.5 / 125 ميكرومتر | |||
| التوهين (+ 20 ℃) |
@ 850 نانومتر | .03.0 ديسيبل / كم | .03.0 ديسيبل / كم | |||
| @ 1300nm | .01.0 ديسيبل / كم | .01.0 ديسيبل / كم | ||||
| @ 1310nm | ≤0.36 ديسيبل / كم |
.400.40 ديسيبل / كم |
||||
| @ 1550nm | .220.22 ديسيبل / كم |
.230.23 ديسيبل / كم |
||||
| عرض النطاق الترددي (الفئة أ) | @ 850 نانومتر | ≥500 ميغا هرتز · كم | ≥200 ميجا هرتز · كم | |||
| @ 1300nm | ≥1000 ميجا هرتز · كم | ≥600 ميغا هرتز · كم | ||||
| الفتحة العددية | 0.200 ± 0.015 غ | 0.275 ± 0.015NA | ||||
| قطع كابل الطول الموجي λcc | 601260nm | 801480nm | ||||
| درجة حرارة التخزين / التشغيل: -40 ℃ إلى + 70 ℃ | ||||||
| معلومات الطلب: | ||||||
| العلامات |
Zion communication KT3003 GYTA XXX M (أو العميلطلب) |
|||||
| صفقة |
1000Mor 2000M / طبل خشبي (أو الزبونطلب) |
|||||
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | |||||
