| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | CE, ROHS, VDE, UL |
| رقم الموديل: | كابل الألياف البصرية GYTC8S |
| الحد الأدنى لكمية: | 10 كم |
| تفاصيل التغليف: | 1000 متر أو 2000 متر / طبل خشبي |
| وقت التسليم: | عادة 25 يوم عمل |
| شروط الدفع: | T/T، خطاب الاعتماد |
| القدرة على العرض: | 1000 كم / شهر |
| وحدة الألياف: | YOFC ، G.652D | حشوة 1: | مجمع تعبئة أنبوب |
|---|---|---|---|
| الة النفخ: | أنبوب فضفاض | حشوة 2: | مجمع تعبئة الكابلات |
| عضو القوة: | عضو القوة المركزية | مدرعة: | PSP |
| الغلاف الخارجي: | PE | قوة: | أسلاك فولاذية مجدولة |
| اللون: | أسود | صفقة: | 1000 م أو 2000 م / طبل خشبي |
| تسليط الضوء: | كابل الألياف البصرية لمسافات طويلة,كابل إيثرنت الألياف البصرية |
||

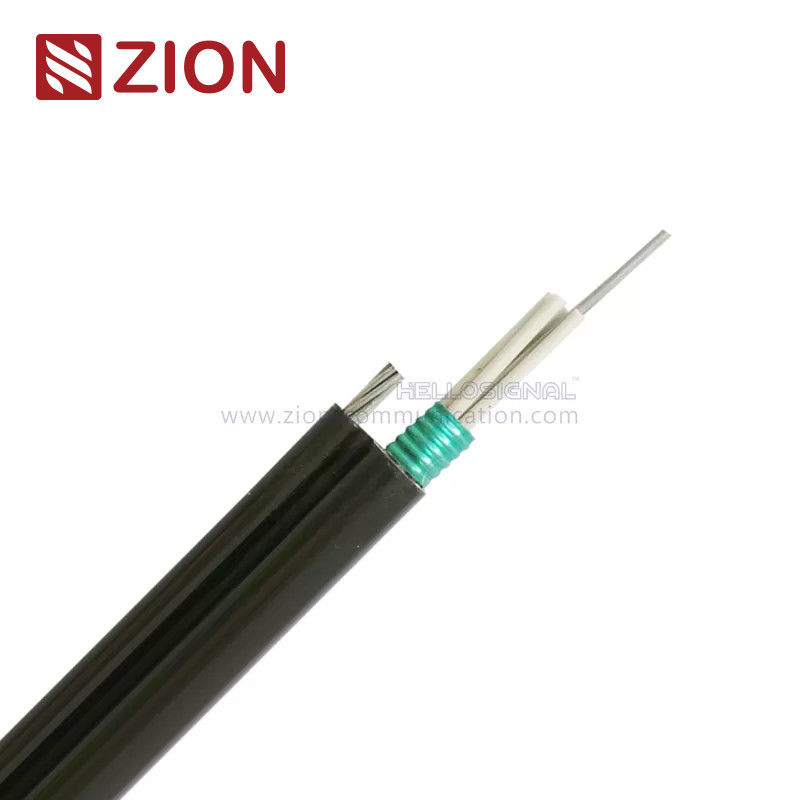

الشكل 8 كابلات الألياف البصرية GYTC8S مع PE غمد لتطبيق الدعم الذاتي
تفاصيل سريعة:
وصف:
The fibers, 250μm, are positioned in a loose tube made of a high modulus plastic. الألياف ، 250 ميكرومتر ، يتم وضعها في أنبوب فضفاض مصنوع من البلاستيك عالي المعامل. The tubes are filled with a water-resistant filling compound. تمتلئ الأنابيب بمركب تعبئة مقاوم للماء. A steel wire, sometimes sheathed with polyethylene (PE) for cable with high fiber count, locates in the center of core as a metallic strength member. سلك فولاذي ، مغلف في بعض الأحيان مع البولي إيثيلين (PE) للكابل مع عدد كبير من الألياف ، يقع في مركز القلب كعضو قوة معدنية. Tubes (and fillers) are stranded around the strength member into a compact and circular cable core. الأنابيب (والحشو) تقطعت بهم السبل حول عضو القوة في قلب كابل مدمج ودائري. An Aluminum Polyethylene Laminate (APL) is applied around the cable core. يتم تطبيق صفائح ألومنيوم بولي إيثيلين (APL) حول قلب الكابل. which is filled with the filling compound to protect it from water ingress. وهو مليء بمركب الحشو لحمايته من دخول الماء. Then the cable core is covered with a thin PE inner sheath. ثم يتم تغطية قلب الكابل بغلاف داخلي PE رفيع. After the PSP is longitudinally applied over the inner sheath, the cable is completed with a PE outer sheath. بعد تطبيق PSP طوليًا على الغلاف الداخلي ، يكتمل الكابل بغلاف خارجي PE.
التطبيقات:
| KT3005 الشكل 8 كابل الألياف البصرية GYTC8S مع PE غمد لتطبيق الدعم الذاتي | ||||||
| الوصف والمعايير: | ||||||
|
The fibers, 250μm, are positioned in a loose tube made of a high modulus plastic. الألياف ، 250 ميكرومتر ، يتم وضعها في أنبوب فضفاض مصنوع من البلاستيك عالي المعامل. The tubes are filled with الأنابيب ممتلئة a water-resistant filling compound. مركب تعبئة مقاوم للماء. A steel wire, sometimes sheathed with polyethylene (PE) for cable with سلك فولاذي ، مغلف أحيانًا بالبولي إيثيلين لكابل به high fiber count, locates in the center of core as a metallic strength member. ارتفاع عدد الألياف ، يقع في مركز النواة كعضو قوة معدنية. Tubes (and fillers) are stranded أنابيب (وحشو) تقطعت بهم السبل حول عضو القوة في قلب كبل مدمج ودائري (APL) is applied around the cable core. يتم تطبيق (APL) حول قلب الكابل. which is filled with the filling compound to protect it from water ingress. وهو مليء بمركب الحشو لحمايته من دخول الماء. Then the cable core is covered with a thin PE inner sheath. ثم يتم تغطية قلب الكابل بغلاف داخلي PE رفيع. After the PSP is longitudinally applied over the inner بعد تطبيق PSP طوليًا على الجزء الداخلي غمد ، يتم إكمال الكابل بغلاف خارجي PE. |
||||||
| يتوافق كابل GYTC8S مع معيار YD / T 1155-2001 وكذلك IEC 60794-1 | ||||||
| مميزات: | ||||||
| قوة شد عالية للأسلاك العالقة تلبي متطلبات الدعم الذاتي وتقليل تكلفة التركيب ؛ | ||||||
| أداء ميكانيكي جيد ودرجة الحرارة ؛ | ||||||
| أنبوب فضفاض عالي القوة مقاوم للتحلل المائي ؛ | ||||||
| مركب ملء الأنبوب الخاص يضمن ألياف حماية حرجة ؛ | ||||||
| يتم اتخاذ التدابير التالية لضمان عدم تسرب الكابل للماء: | ||||||
| (1) الأسلاك الفولاذية المستخدمة كعضو قوة مركزية ؛ | ||||||
| (2) مجمع ملء أنبوب فضفاض ؛ | ||||||
| (3) 100٪ ملء قلب الكابل ؛ | ||||||
| المعايير الفنية: | ||||||
| نوع الكبل | قطر الكابل (مم) |
وزن الكابل (كجم / كم) |
قوة الشد المدى الطويل / القصير (ن) |
مقاومة السحق المدى الطويل / القصير (N / 100 مم) |
الانحناء نصف القطر ديناميكي |
|
| GYTC8S-2 ~ 6 | 9.5 * 18.3 | 218 | 2500/4000 | 600/1500 | 10 د / 20 د | |
| GYTC8S-8 ~ 12 | 9.5 * 18.3 | 218 | 2500/4000 | 600/1500 | 10 د / 20 د | |
| GYTC8S-14 ~ 18 | 9.5 * 18.3 | 218 | 2500/4000 | 600/1500 | 10 د / 20 د | |
| GYTC8S-20 ~ 24 | 9.5 * 18.3 | 218 | 2500/4000 | 600/1500 | 10 د / 20 د | |
| GYTC8S-26 ~ 30 | 9.5 * 18.3 | 218 | 2500/4000 | 600/1500 | 10 د / 20 د | |
| GYTC8S-31 ~ 36 | 9.5 * 18.3 | 218 | 2500/4000 | 600/1500 | 10 د / 20 د | |
| GYTC8S-37 ~ 42 | 9.5 * 18.3 | 218 | 2500/4000 | 600/1500 | 10 د / 20 د | |
| GYTC8S-43 ~ 52 | 9.5 * 18.3 | 245 | 2500/4000 | 600/1500 | 10 د / 20 د | |
| خصائص الألياف الضوئية: | ||||||
| ع 652 | ع 655 | 50/125 ميكرون | 62.5 / 125 ميكرومتر | |||
| التوهين (+ 20 ℃) |
@ 850 نانومتر | .03.0 ديسيبل / كم | .03.0 ديسيبل / كم | |||
| @ 1300nm | .01.0 ديسيبل / كم | .01.0 ديسيبل / كم | ||||
| @ 1310nm | ≤0.36 ديسيبل / كم |
.400.40 ديسيبل / كم |
||||
| @ 1550nm | .220.22 ديسيبل / كم |
.230.23 ديسيبل / كم |
||||
| عرض النطاق الترددي (الفئة أ) | @ 850 نانومتر | ≥500 ميغا هرتز · كم | ≥200 ميجا هرتز · كم | |||
| @ 1300nm | ≥1000 ميجا هرتز · كم | ≥600 ميغا هرتز · كم | ||||
| الفتحة العددية | 0.200 ± 0.015 غ | 0.275 ± 0.015NA | ||||
| قطع كابل الطول الموجي λcc | 601260nm | 801480nm | ||||
| درجة حرارة التخزين / التشغيل: -40 ℃ إلى + 60 ℃ | ||||||
| معلومات الطلب: | ||||||
| العلامات |
Zion communication KT3005 GYTC8S XXX M (أو حسب طلب الزبون) |
|||||
| صفقة | 1000 م أو 2000 م / طبل خشبي(أو حسب طلب الزبون) | |||||
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | |||||
ميزة تنافسية:
1 ، من المواد الخام إلى المنتجات النهائية ، نقوم بإجراء فحوصات مكثفة على الجودة للحفاظ على جودة منتجاتنا:
أ ، المواد الواردة التي تفقدها مراقبة الجودة.
ب ، مراقبة عملية التصنيع
ج: إجراءات التصنيع
ب: تدريب العاملين يومياً / أسبوعياً / شهرياً
ج: دليل تعليمات العمل في كل محطة عمل
D: تم تنفيذ نظام 5S
E: إجراء صيانة الجهاز
ج- مراقبة الجودة والتفتيش النهائي
سيقوم موظفو مراقبة الجودة بفحص المواد ومعالجة المنتج والمنتج النهائي وفقًا للمواصفات أو إجراء الاختبار.
2 ، تركز جهودنا في البحث والتطوير على تعزيز وتطوير تقنيات العناصر اللازمة لدعم النمو والنجاح في المستقبل للعملاء والاتصالات الصهيونية
3, We know customers have urgent needs. 3 ، نحن نعلم أن العملاء لديهم احتياجات عاجلة. We are skilled at effective communication to interact with customers.In order to provide prompt service, we can answer for you 7*24 hours. نحن ماهرون في التواصل الفعال للتفاعل مع العملاء ، من أجل تقديم خدمة سريعة ، يمكننا الرد عليك 7 * 24 ساعة.
4 ، يمكننا الإجابة بسرعة ومهنيا للاستفسار
5 ، يمكن إنتاج وتنظيم أكثر من 1000 نوع من الكابلات والموصلات والتجميع منا
6 ، التسليم في الوقت المناسب
