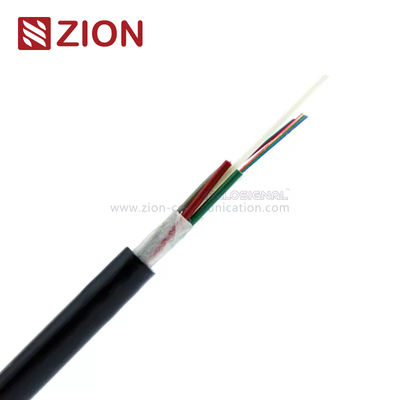

أنابيب الألياف البصرية الأنبوبية الأنبوبية غير المطاطة الأنيقة أو ذات الغلاف الجوي مع غمد PE

كابلات الألياف الضوئية ذات الأنابيب أو الهوائية ذات الألياف الضوئية

تفاصيل سريعة:

الوصف:

يتم وضع الألياف، 250 ميكرو مترا، في أنبوب فضفاض مصنوع من بلاستيك عالي النمط. يتم ملء الأنابيب بمكون ملء مقاوم للماء.يقع البلاستيك المعزز بالألياف (FRP) في وسط النواة كعضو قوة غير معدنيةيتم تعبئة الأنابيب (والملءات) حول عنصر القوة في قلب مضغوط ودوري. بعد أن يتم ملء قلب الكابل بمجمع التعبئة لحمايته من دخول المياه،يتم استكمال الكابل بمغطاة PE.

التطبيقات:

• اعتمد على التوزيع في الخارج.
• مناسبة للقناة الهوائية والطريقة المدفونة.
• الاتصالات الشبكية لمسافات طويلة ومناطق محلية.

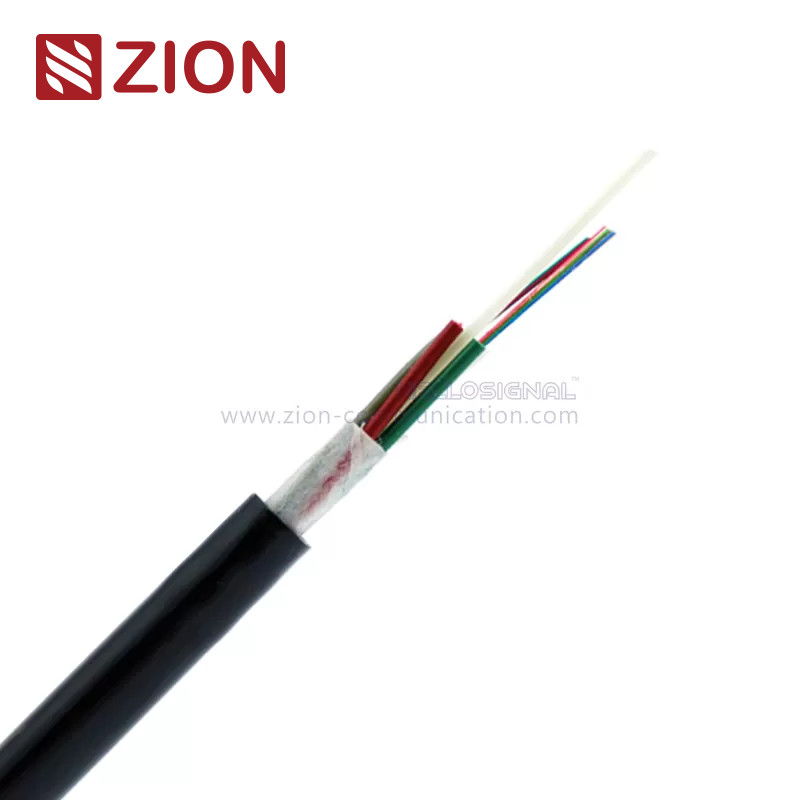

KT3011 كابلات الألياف البصرية ذات الأنابيب المرسومة أو الهوائية ذات الألياف المرسومة مع غطاء PE

الوصف والمعايير

تم تصميم كابل الألياف الضوئية KT3011 GYFTY لتطبيقات القنوات أو الهوائية ، وتتميز ببناء قوي للاستمرارية والأداء الموثوق به.الألياف (250μm) موجودة داخل أنابيب فضفاضة مصنوعة من البلاستيك عالي النمطيتم ملء الأنابيب بمكون مقاوم للماء لحماية الألياف من الرطوبة والعناصر الخارجية.

يعد البلاستيك المعزز بالألياف (FRP) العنصر المركزي غير المعدني للقوة ، مما يضمن قوة ميكانيكية محسنة.أنابيب فضفاضة والملئات هي المتشابكة حول هذا العضو قوة المركزية لتشكيل ضيقة، قلب الكابل الدائري. يتم ملء النواة بمجمع ملء وقائي لمنع دخول الماء. تغطية البولي إيثيلين (PE) تكمل الكابل،توفير حماية بيئية إضافية.

هذا الكابل يتوافق مع المعايير YD / T 901-2001 و IEC 60794-1.

الخصائص الرئيسية

• الأداء الميكانيكي والحرارة:مصممة للعمل بشكل موثوق في ظروف ميكانيكية ودرجات حرارة مختلفة
• مقاومة التحلل المائي:أنابيب فضفاضة عالية القوة و مركب ملء خاص يحمي من التحلل المائي.
• تدابير مقاومة للماء:
  1. FRP كعضو القوة المركزية.
  2. مركب ملء أنبوب فضفاض
  3. ملء كامل للأساس الكابلات من أجل السلامة الصلبة
• مقاومة السحق والمرونة:يضمن الاستقرار والقدرة على التكيف في بيئات مختلفة.

المعلمات التقنية

• قطر الكابل:10.6 ملم لكل التكوينات
• وزن الكابل:88 كجم/كيلومتر
• قوة الشد:
  • على المدى الطويل: 400 ن.
  • على المدى القصير: 1000 ن.
• مقاومة السحق:
  • الطول الأمد: 300 ن/100 ملم.
  • على المدى القصير: 1000 ن/100 ملم.
• نصف قطر الانحناء:
  • 10D.
  • الديناميكية: 20D.

أداء الألياف البصرية

• الوضع الواحد (G.652/G.655):

  • التخفيف:
    • @1310 nm: ≤0.36 dB/km (G.652) ، ≤0.40 dB/km (G.655).
    • @1550 nm: ≤0.22 dB/km (G.652) ، ≤0.23 dB/km (G.655).
  • طول موجة الحد: ≤1260 nm (G.652) ، ≤1480 nm (G.655).

• الوسائط المتعددة (50/125μm، 62.5/125μm):

  • التخفيف:
    • @850 nm: ≤3.0 dB/km.
    • @1300 nm: ≤1.0 dB/km.
  • عرض النطاق:
    • @850 nm: ≥500 MHz·km (50/125μm) ، ≥200 MHz·km (62.5/125μm).
    • @1300 nm: ≥1000 MHz·km (50/125μm) ، ≥600 MHz·km (62.5/125μm).
  • فتحة رقمية:
    • 50/125μm: 0.200 ± 0.015 NA.
    • 62.5/125μm: 0.275 ± 0.015 NA.

• درجة حرارة العمل:-40 درجة مئوية إلى +70 درجة مئوية

معلومات الطلب

• علامة الكابل:إعلان صهيون KT3011 GYFTY XXX M (يمكن تخصيصه عند الطلب).
• العبوة:متوفرة في 1000M أو 2000M براميل خشبية (يمكن تخصيصها عند الطلب).
• وقت التسليم:عادة بعد 25 يوما من استلام الودائع

الميزة التنافسية:

1من المواد الخام إلى المنتجات النهائية، نقوم بإجراء عمليات فحص جودة مكثفة للحفاظ على جودة منتجاتنا:

أ، المواد الواردة تم فحصها من قبل QC.

ب، التحكم في عملية التصنيع

A: إجراءات التصنيع

ب: العمال المدربون يومياً/أسبوعياً/شهرياً

ج: دليل تعليمات العمل في كل محطة عمل

تم تنفيذ نظام D:5S

E: إجراءات صيانة الآلة

ج، مراقبة الجودة والفحص النهائي

سيقوم موظفو مراقبة الجودة بفحص المواد ومنتجات العملية والمنتج النهائي وفقًا للمواصفات أو إجراءات الاختبار.

2، وتركز جهود البحث والتطوير لدينا على تعزيز وتطوير تكنولوجيات العناصر اللازمة لدعم النمو المستقبلي والنجاح للعملاء والاتصالات الصهيونية

3نحن نعلم أن العملاء لديهم احتياجات عاجلة. نحن ماهرين في التواصل الفعال للتفاعل مع العملاء.من أجل توفير خدمة سريعة، يمكننا الرد لك 7 * 24 ساعة.

4يمكننا الإجابة بسرعة ومهنياً على طلبك

5، أكثر من 1000 نوع من الكابلات والموصلات والجمعات يمكن أن تنتج وتنظيم من لنا

6الولادة في الوقت المناسب
