كابل الألياف البصرية GYXTW من نوع Unitube المدعوم بالضوء من أجل مجرى الهواء أو التطبيق الجوي

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Zion communication OR OEM
إصدار الشهادات: CE, ROHS, VDE, UL
رقم الموديل: كابل الألياف البصرية GYXTW
الحد الأدنى لكمية: 10 كم
تفاصيل التغليف: 1000 متر أو 2000 متر / طبل خشبي
وقت التسليم: عادة 25 يوم عمل
شروط الدفع: T/T، خطاب الاعتماد
القدرة على العرض: 1000 كم / شهر
معلومات تفصيلية
وحدة الألياف: YOFC ، G.652D حشوة: مجمع تعبئة أنبوب
الة النفخ: أنبوب فضفاض ضد للماء: مادة مانعة للماء
مدرعة: PSP عضو القوة: أسلاك الفولاذ
غمد: PE اللون: أسود
صفقة: 1000 م أو 2000 م / طبل خشبي
تسليط الضوء:

كابل الألياف البصرية في الهواء الطلق

,

كابل إيثرنت الألياف البصرية


منتوج وصف

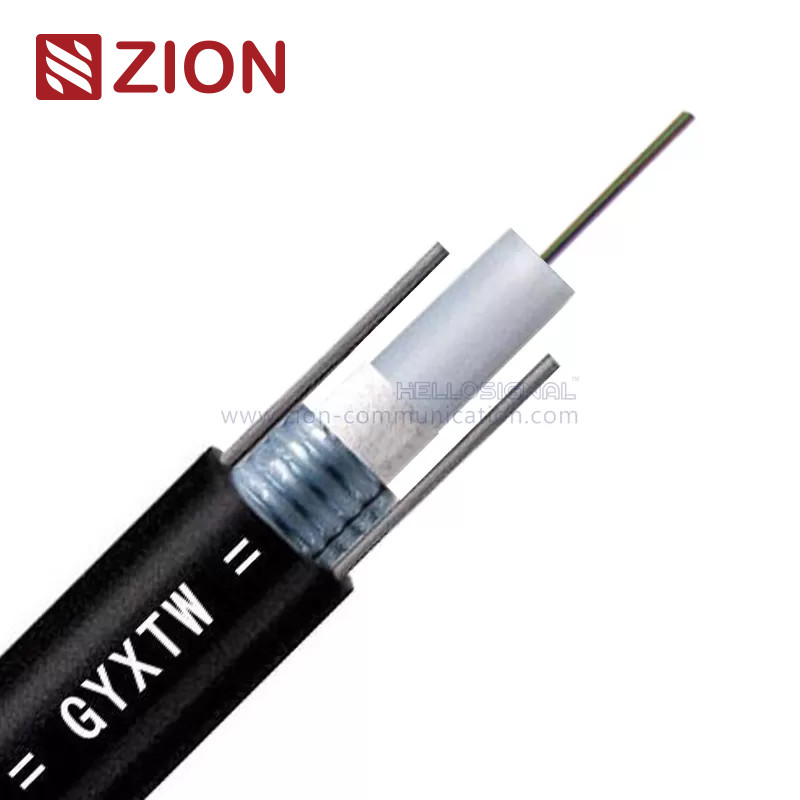

كبل الألياف الضوئية المدرعة الخفيفة Unitube GYXTW للقناة أو التطبيق الجوي





تفاصيل سريعة:



  •  كابل Unitube مدرع خفيف
  • كابل الألياف الضوئية GYXTW
  • G.652D أو G.657A
  • قطر الكابل 2 ~ 24 النواة: 13.5 مم
  • قوة الشد طويلة / قصيرة المدى: 1000N / 3000N
  • مقاومة السحق طويلة / قصيرة المدى: 1000N / 3000N / 100mm
  • نصف قطر الانحناء ثابت / ديناميكي: 10xD / 20xD
  •  يتوافق كابل GYXTW مع معيار YD / T 769-2003.





وصف:



The fibers, 250μm, are positioned in a loose tube made of a high modulus plastic. الألياف ، 250 ميكرومتر ، يتم وضعها في أنبوب فضفاض مصنوع من البلاستيك عالي المعامل. The tubes are filled with a water-resistant filling compound. تمتلئ الأنابيب بمركب تعبئة مقاوم للماء. A Fiber Reinforced Plastic (FRP) locates in the center of core as a non-metallic strength member. يقع البلاستيك المقوى بالألياف (FRP) في مركز القلب كعضو قوة غير معدنية. The tubes (and fillers) are stranded around the strength member into a compact and circular core. تقطعت الأنابيب (والحشوات) حول عضو القوة في قلب مضغوط ودائري. Then the cable core is covered with a thin polyethylene (PE) inner sheath, which is filled with jelly to protect it from water ingress. ثم يتم تغطية قلب الكابل بغلاف داخلي من البولي إيثيلين الرقيق ، مملوء بالجيلي لحمايته من دخول الماء. A layer of water-blocking material is applied around the cable core to prevent water ingress all the same. يتم تطبيق طبقة من المواد المانعة للماء حول قلب الكابل لمنع دخول الماء إلى نفس الشيء. After a corrugated steel tape armor is applied. بعد تطبيق درع الشريط الصلب المموج. the cable is completed with a PE outer sheath. يتم استكمال الكابل بغلاف خارجي PE.





التطبيقات:

  • اعتمد للتوزيع في الهواء الطلق.
  • مناسبة للقناة الهوائية وطريقة دفن.
  • الاتصالات عن بعد والشبكات المحلية.







KT3012كبل الألياف الضوئية المدرعة الخفيفة Unitube GYXTW للقناة أو التطبيق الجوي





الوصف والمعايير:



The fibers, 250μm, are positioned in a loose tube made of a high modulus plastic. الألياف ، 250 ميكرومتر ، يتم وضعها في أنبوب فضفاض مصنوع من البلاستيك عالي المعامل. The tubes are filled تمتلئ الأنابيب

with a water-resistant filling compound. مع مركب تعبئة مقاوم للماء. A Fiber Reinforced Plastic (FRP) locates in the center of core as يقع البلاستيك المقوى بالألياف (FRP) في مركز القلب مثل

a non-metallic strength member. عضو قوة غير معدنية. The tubes (and fillers) are stranded around the strength member into a تقطعت الأنابيب (والحشو) حول عضو القوة إلى

compact and circular core. النواة المدمجة والدائرية. Then the cable core is covered with a thin polyethylene (PE) inner sheath, ثم يتم تغطية قلب الكابل بغلاف داخلي من البولي إيثيلين الرقيق ،

which is filled with jelly to protect it from water ingress. وهو مليء بالهلام لحمايته من دخول الماء. A layer of waterblocking material is applied around يتم تطبيق طبقة من مادة منع الماء

the cable core to prevent water ingress all the same. قلب الكابل لمنع دخول الماء على حد سواء. After a corrugated steel tape armor is applied. بعد تطبيق درع الشريط الصلب المموج. the ال

يتم استكمال الكابل بغلاف خارجي PE.

يتوافق كابل GYXTW مع معيار YD / T 769-2003.
مميزات:
أداء ميكانيكي جيد ودرجة الحرارة ؛
أنبوب قوي عالي التحلل مقاوم للتحلل المائي ؛
مركب ملء الأنبوب الخاص يضمن ألياف حماية حرجة ؛
مقاومة السحق والمرونة ؛
يتم اتخاذ التدابير التالية لضمان عدم تسرب الكابل للماء:
(1) أنبوب فضفاض عالي القوة مقاوم للتحلل المائي ؛
(2) PSP تعزيز للرطوبة.
(3) يضمن سلكان متوازيين من الفولاذ قوة الشد ؛
(4) PSP تعزيز للرطوبة.
(5) قطر صغير وخفيف الوزن وتركيب ودية.

المعايير الفنية:
نوع الكبل قطر الكابل
(مم)
وزن الكابل
(كجم / كم)
قوة الشد
المدى الطويل / القصير
(ن)

سحق

مقاومة
قصيرة طويلة

مصطلح
(N / 100 مم)

الانحناء

نصف القطر
ثابتة/

ديناميكي
(مم)

GYXTW 2 ~ 24 8.00 60 600/1500 300/1000 10 د / 20 د

خصائص الألياف الضوئية:
    ع 652 ع 655 50/125 ميكرون 62.5 / 125 ميكرومتر
التوهين
(+ 20 ℃)
@ 850 نانومتر     .03.0 ديسيبل / كم .03.0 ديسيبل / كم
@ 1300nm     .01.0 ديسيبل / كم .01.0 ديسيبل / كم
@ 1310nm ≤0.36
ديسيبل / كم
.400.40
ديسيبل / كم

@ 1550nm .220.22
ديسيبل / كم
.230.23
ديسيبل / كم

عرض النطاق الترددي (الفئة أ) @ 850 نانومتر     ≥500 ميغا هرتز · كم ≥200 ميجا هرتز · كم
@ 1300nm     ≥1000 ميجا هرتز · كم ≥600 ميغا هرتز · كم
الفتحة العددية     0.200 ± 0.015 غ 0.275 ± 0.015NA
قطع كابل الطول الموجي λcc 601260nm 801480nm
درجة حرارة التخزين / التشغيل: -40 ℃ إلى + 70 ℃
معلومات الطلب:
العلامات

اتصالات صهيون KT3012 GYXTW XXX M.

(أو لكل عميلطلب)

صفقة

1000 م أو 2000 م / طبل خشبي(أو حسب طلب الزبون)

موعد التسليم عادة بعد 25 يومًا من استلام الإيداع.
