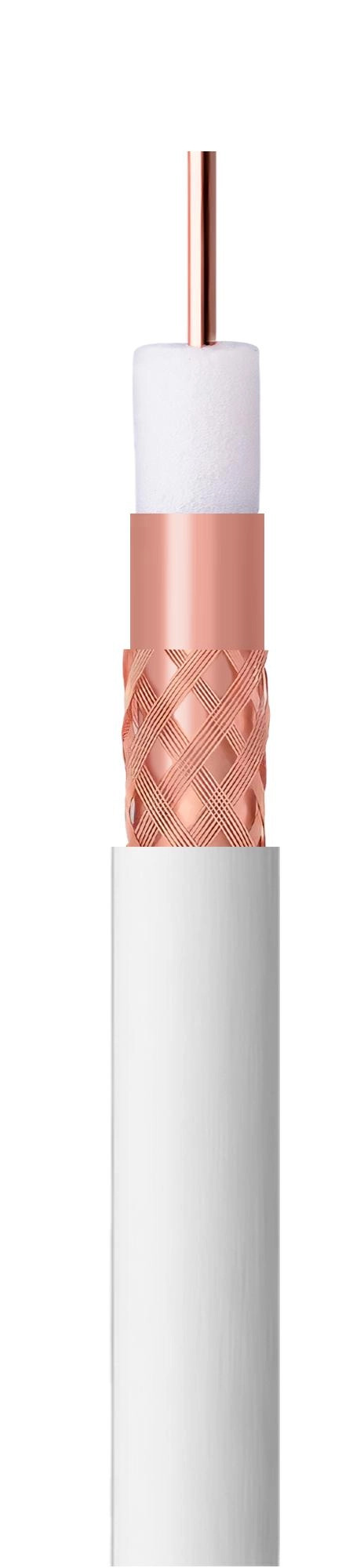

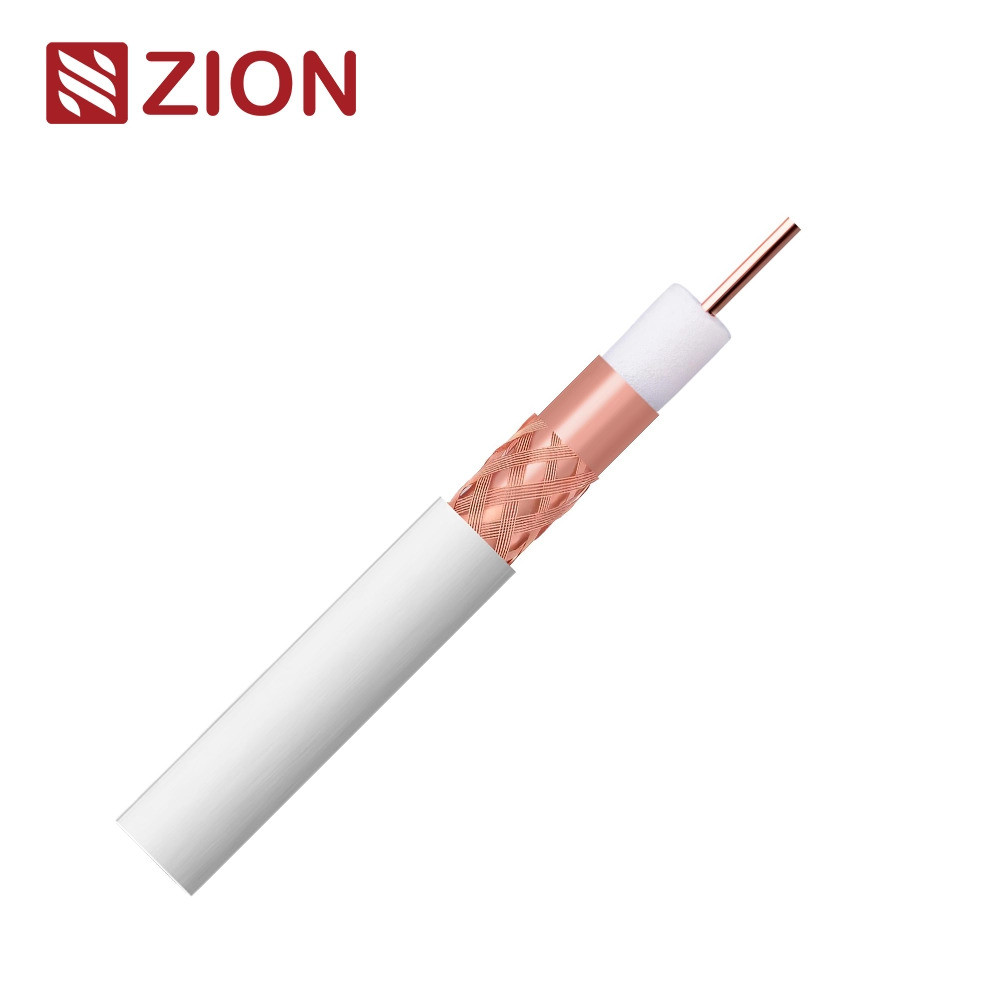

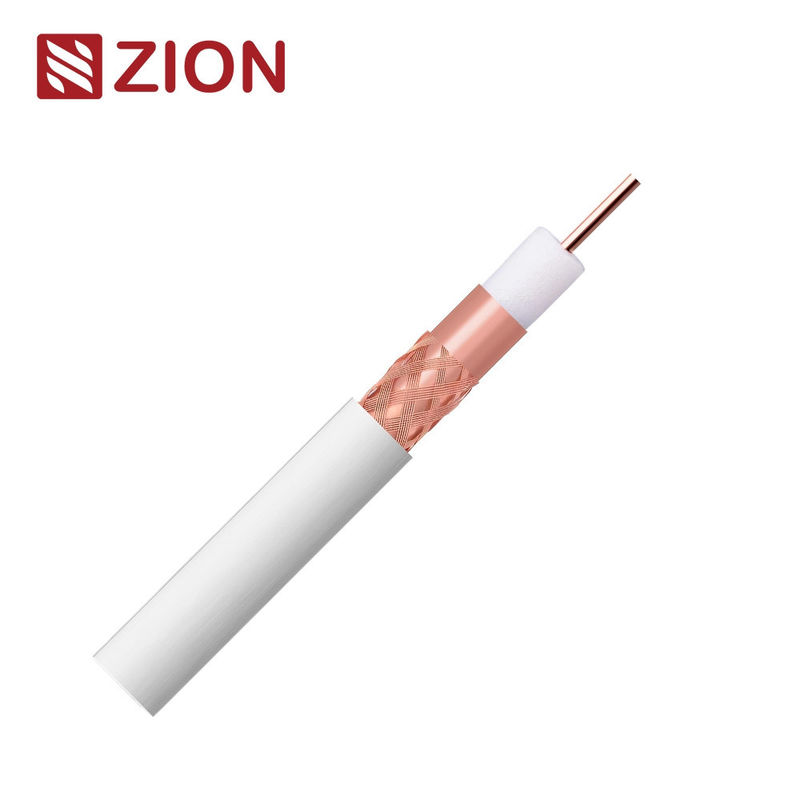

كابل RG11 - SA Class A Eca لجودة نقل الإشارة العالية

المعلومات الرئيسية و معايير البناء:

SKU:

7170304

فئة الإنعاش القلبي القلبي

إيكا

المعايير:

EN50117-9-2
CEI-UNEL 36762
الـ EN50575

مادة الموصل الداخلي

النحاس العادي (Cu)

حجم الموصل الداخلي

1.63± 0.03ملم

مواد العزل

الرغوة البولي إيثيلين ((PEG)

حجم العزل

7.20 ± 0.10 ملم

الدرع 1

Cu/Pet

الدرع 2

كيو

46% تغطية

الختم المقاوم للماء (غلاف)

الهلام2

سترة

مادة: PVC

OD: 10.10 ± 0.15 ملم

اللون: أبيض/أسود أو حسب الطلب

التطبيق

التثبيت الداخلي

الخصائص الكهربائية والخصائص الفيزيائية:

العائق المميز

200 ميغاهرتز 75±3 أوم

السعة (@ 1kHz)

52 ± 2 pF/m Nom

نسبة السرعة

85% نوم.

مقاومة الموصل الداخلي

8.50 Ω/km

مقاومة الموصل الخارجي

11.60 Ω/km

مقاومة الحلقة

20.10 Ω/km

الصفحة عزل الجهد

5 كيلو فولت

الحد الأقصى للتيار (Ieff)

16 أ

خسارة العائد الهيكلي ((SRL)

5 - 470 ميغاهرتز

> 30 ديسيبل

470 - 1000 ميغاهرتز

> 28 ديسيبل

1000 - 2000 ميغاهرتز

>23 ديسيبل

2000 - 3000 ميغاهرتز

> 20 ديسيبل

اختبار التخفيف ((SA))
الصف SA A++

30 - 1000 ميغاهرتز

> 85 ديسيبل

1000 - 2000 ميغاهرتز

> 75 ديسيبل

2000 - 3000 ميغاهرتز

> 65 ديسيبل

عائق النقل

نصف قطر الانحناء

100 ملم

أقصى قوة سحب الكابل

300 ن

درجة حرارة العمل

-40 / +80 °C

التخفيف (في 20 درجة مئوية)

التردد (MHZ)

الحد الأقصى للتخفيف (dB/100m)

5

1.10

10

1.50

30

2.20

50

2.80

200

5.60

300

6.90

470

8.80

* البيانات المذكورة أعلاه هي للمراجع فقط، يجب أن يكون تقرير اختبار الطلب الفعلي هو الأساس.

معلومات الطلب:

العلامة

هانغتشو زيون 7170304 75 OHM RG11 SA الفئة A Eca
EN50117-9-2 DDMMYY 001M-100M

الحزمة

100M / رول، 300M / WS (أو حسب طلب العميل)

وقت التسليم

عادة بعد 25 يوماً من استلام الودائع

العلامة التجارية

HELLOSIGNAL® أو OEM
