| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | ISO, CE, RoHS, UL |
| رقم الموديل: | لوحة التصحيح النحاسية |
| الحد الأدنى لكمية: | 1000 قطعة |
| تفاصيل التغليف: | 1 جهاز كمبيوتر / كيس بلاستيكي ، جهاز كمبيوتر شخصى / كرتون |
| وقت التسليم: | عادة 10 أيام عمل |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 30000 قطعة / شهر |
| نموذج: | الكابلات النحاسية | بناد: | صهيون للاتصالات |
|---|---|---|---|
| لون: | أسود، رمادي | قدرة التحميل: | 60 كجم |

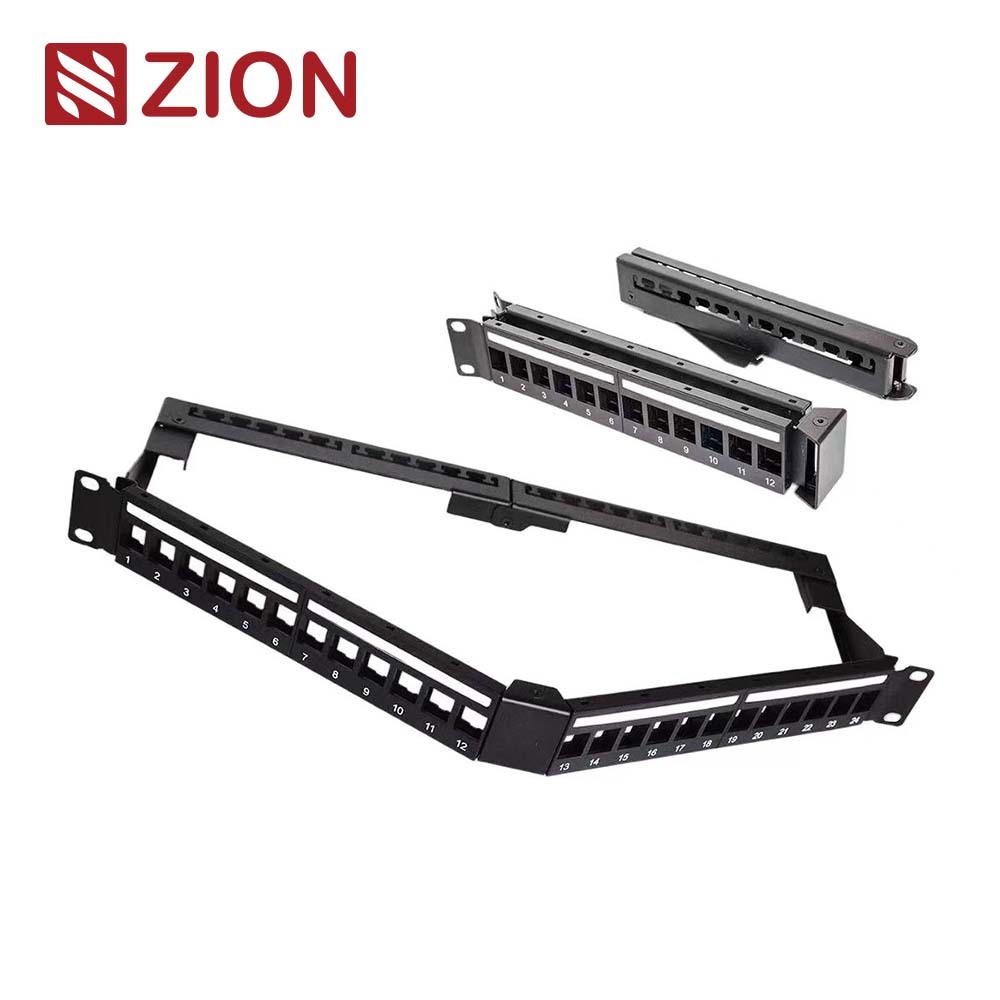

ZCBFPPU-1U24-B1 هو لوحة بقع خالية غير محمية من 24 منفذًا مقاس 19 بوصة 1U مصممة للكابلات المهيكلة القائمة على الحجر الرئيسي ،الجمع بين المرونة المنسقة مع إدارة الكابلات المطوية المتكاملة لنشر الرف المنظم.
إضافة منظر الأمام، ورؤية إدارة الكابلات قابلة للطي، وتركيب الحجر الأساسي مقربة، وصورة التطبيق رف هنا.
مناسبة لعرض التشغيل الرئيسي، دليل تثبيت الرف، تفسير إدارة الكابلات، أو لمحة عامة عن المصنع.
لوحة التصحيح الفارغة قابلة للطي غير المحصنة 1U 24 منفذ هي منصة لوحة التصحيح النحاسية الوحيدة المخصصة للمشاريع التي تفضل التكوين القائم على الحجر الأساسي بدلاً من المنافذ المحملة الثابتة.يوفر صيغة رف 1U قياسية 19 بوصة مع 24 موقف وحدة فارغة وهيكل إدارة كابلات خلفية قابلة للطي.
من وجهة نظر الهندسة ، فإن القيمة الرئيسية لهذه اللوحة هي المرونة. نظرًا لأنها يتم توفيرها دون مكابح رئيسية ، يمكن لفريق المشروع تحديد تكوين الميناء النهائي بشكل منفصل.من منظور الشراء، فإنه يسهل بناء الرف الموحدة مع السماح لخيار الوحدة أن تختلف حسب نوع المشروع.
غالبًا ما يتم اختيار ألواح التصحيح الفارغة للحفاظ على مرونة اختيار الوحدة ،لكن ميزة المشروع الحقيقية تأتي من توحيد SKU الأسهل والقدرة على مطابقة نوع الحجر الرئيسي لمتطلبات الشبكة الدقيقة في وقت لاحق.
هذه اللوحة المصممة لمشاريع الكابلات النحاسية المنسقة التي تحتاج إلى حل غير محمي ، على أساس الحجر الرئيسي ، مع تنظيم كابلات أكثر نظافة في الخلف.
| السمة | معناها | فائدة المشروع |
|---|---|---|
| 1U 24-الميناء تخطيط | الشكل القياسي لـ 19 بوصة مع 24 موضعًا للوحدات | يتناسب مع بنية تحتية رف مشتركة ويدعم كثافة الرقعة القياسية |
| هيكل لوحة البقع الفارغة | يتم تسليمها بدون سحب أساسية | يسمح للمشتري بتحديد اختيار الوحدة النهائية بشكل منفصل |
| إدارة الكابلات المطوية | هيكل إدارة خلفي متكامل | يحسن من انضباط الكابلات الخلفية ونظافة الرف |
| فئة 5e / فئة 6 / فئة 6A الملاءمة | يمكن أن تتطابق مع أنواع الحجر الرئيسي المقابلة | يدعم إعادة استخدام مشروع أوسع عبر فئات النحاس |
| هيكل وحدة التقاطع | سهلة لتثبيت وتفريغ الوحدة | تجميع السرعات واستبدالها لاحقاً |
| تصميم سهل التعرف | الملصقات والعلامات المدمجة للتعرف وإدارة الشبكة | يدعم إدارة أكثر نظافة في رفوف الكابلات المهيكلة |
| دعم الوقوف المقاوم للغبار | يمكن ملء منافذ الوحدة غير المستخدمة بأجزاء خالية ضد الغبار | يحسن المظهر ويحافظ على المراكز الاحتياطية نظيفة |
| مواد SPCC | المواد الصلبة المطاطية باردة المشار إليها باسم SPCC | يدعم بنية جسم ثابتة |
| المعلم | المواصفات |
|---|---|
| اسم المنتج | 1U 24 منفذ لا يحمي لوحة التصحيح الفارغة قابلة للطي |
| SKU | ZCBFPPU-1U24-B1 |
| معيار التثبيت | 19 بوصة |
| ارتفاع الرف | 1 يو |
| عدد الموانئ | 24 ميناء |
| نوع الحماية | غير محمي |
| نوع الوحدة | بدلة للتركيب مع جاك الحجر الرئيسي |
| تسليم الوحدة | بدون فتحة المفتاح / لا تشمل الوحدة في العبوة |
| إدارة الكابلات | مع إدارة كابلات قابلة للطي |
| فئة متوافقة | البدلة من نوع Cat5e / 6 / 6A |
| لون اللوحة | الجبهة السوداء مع شريط دعم فضي |
| المواد | الـ SPCC |
| التوافق بين الجهازين | متوافق مع 24 قطعة من المفاتيح غير المحصنة |
| خيار الميناء غير المستخدم | دعم التوقف ضد الغبار في الفراغ |
| طريقة تركيب الوحدة | هيكل التقاط ، سهلة التثبيت وتفريغ الوحدة |
تستخدم اللوحة جسمًا معدنيًا من SPCC مع وجه أمامي أسود وعصا دعم فضية.بينما يساعد الجزء الخلفي القابل للطي في الحفاظ على التحكم في توجيه الكابلات بعد التثبيت.
| عنصر البناء | المواصفات | المعنى العملي |
|---|---|---|
| جسم اللوحة | الـ SPCC | يدعم بنية ثابتة للأسطوانة |
| المظهر الأمامي | الجبهة السوداء مع شريط دعم فضي | يوفر هيكل مرئي واضح في الرف |
| هندسة الموانئ | 24 موضع للوحدة الفارغة | يسمح للمثبت بتعريف اختيار الحجر الرئيسي النهائي |
| نمط تركيب الوحدة | الهيكل القابض | يسهل التثبيت والاستبدال |
| تنظيم الكابلات | إدارة الكابلات المطوية | يحسن ملابس الكابلات الخلفية ونظافة الرف |
| النهاية غير المستخدمة | يمكن استخدام إيقاف ضد الغبار في الفراغ | يحافظ على المواقع الاحتياطية نظيفة بصريا ويتم التحكم بها |
اختر لوحة التصحيح الفارغة عندما يريد مشروعك الحرية في تحديد نوع المقبض الدقيق لاحقًا.اختيار لوحة محملة عندما يتم بالفعل تثبيت تكوين الوحدة ويجب تقليل وقت التجميع أكثر.
هذه اللوحة هي الأنسب للمشاريع النحاسية المنظمة التي تفضل الهندسة المعمارية الوحيدةخاصة عندما تكون فئات النحاس المختلفة أو سير العمل التثبيت المرحلي يجعل لوحة فارغة أكثر عملية من بديل محمول مسبقًا.
| سيناريو التطبيق | لماذا تتناسب هذه اللوحة | ما يجب التحقق منه قبل الموافقة |
|---|---|---|
| بناء الرف على أساس الحجر الرئيسي | الهيكل الفارغ يدعم اختيار جاك مرن | النوع الدقيق للقناع والكمية لكل مشروع |
| تثبيت شبكة LAN تجارية | يدعم Cat5e / 6 / 6A النشر وحدات | فئة الشبكة وخطة الترقية المستقبلية |
| شراء المشاريع على مراحل | يمكن طلب لوحة بشكل منفصل من الوحدات | سير عمل التجميع وخطة مصادر الوحدات |
| تحديث منظمة الرف | إدارة الكابلات المطوية تساعد على تحسين ترتيب الكابلات الخلفية | مساحة الكابل الخلفي داخل الخزانة |
| خط منتجات OEM / قياسي | يدعم منصة لوحة التصحيح الموحدة مع وحدات محددة للمشروع | توقعات العلامة التجارية والإكسسوارات والتعبئة |
يبدأ الخيار الصحيح الأسرع بثلاث أسئلة: هل يريد المشروع المرونة الرئيسي، هل النظام غير محمي، وهل منظمة الكابلات المتكاملة مفيدة في الرف؟هذه اللوحة عادة ما تكون مناسبة بقوة.
| نقطة القرار | اختر هذه اللوحة عندما | لا تختارها عندما | اتجاه بديل | التكلفة / المخاطر / تأثير الصيانة |
|---|---|---|---|---|
| مرونة الوحدة | المشروع يريد أن يختار الكهرباء منفصلة | نوع الوحدة ثابت بالفعل ويتم تفضيل المنافذ المجهزة مسبقاً | استخدم لوحة التصحيح المحملة | الاختيار الصحيح يتجنب دفع ثمن التكوين المجهز المجهز |
| استراتيجية الحماية | يستخدم المشروع المفاتيح غير المحمية | النظام يتطلب استمرارية الوحدة المحمية | استخدام لوحة محمية مطابقة لتصميم النظام | المطابقة الصحيحة للدروع تقلل من الأداء وخطر عدم تطابق الأرض |
| تنظيم الرف | إدارة الكابلات الخلفية مفيدة لتخطيط الرف | الخزانة لا تستفيد من هيكل مدير الطي | استخدم لوحة خالية أبسط إذا لزم الأمر | الإدارة المتكاملة يمكن أن تقلل من اضطراب الكابلات وإعادة العمل |
| نطاق الفئة | يمكن أن يستخدم المشروع وحدات Cat5e أو Cat6 أو Cat6A | يحتاج المشروع إلى عامل شكل مختلف للوحدة | استخدم لوحة مطابقة لبنية الوحدة الدقيقة | المطابقة الصحيحة تحسن تناسب وسرعة التجميع |
| مظهر الميناء غير المستخدم | المشروع يريد مواقف فارغة نظيفة | الموانئ غير المستخدمة ليست مشكلة بصرية أو تشغيلية | استخدم إيقاف خالي ضد الغبار فقط عند الضرورة | يساعد على الحفاظ على الرفوف النهائية نظيفة وأسهل في التعامل معها |
| سير عمل المشتريات | المشتري يريد لوحات و وحدات منفصلة | يتم تفضيل BOM كامل واحد محمل | استخدم مجموعة محملة مسبقاً | تحسين التنسيق يقلل من الارتباك في المصادر |
اختر هذا النموذج عندما يكون المشروع غير محمي ، ويحتاج إلى 24 موقفًا أساسيًا في 1U ، ويستفيد من إدارة الكابلات المطوية المتكاملة بالإضافة إلى اختيار أساس منفصل.
يجب أن يقيّم الاختيار الصحيح مرونة نوع المقبس واستراتيجية الدرع واحتياجات إدارة الكابلات الخلفية والتخطيط اللوجستي.هذا يساعد على تجنب طلب هيكل لوحة التي لا تتطابق مع طريقة التجميع الفعلية في الموقع.
| عامل الاختيار | سؤال لنسأله | التوصية |
|---|---|---|
| معمارية الحجر الرئيسي | هل يريد المشروع اختيار حجر الزاوية المكون من وحدات؟ | استخدم هذه اللوحة عندما يجب أن يبقى اختيار جاك مرنة |
| دعم الفئة | هل سيستخدم المشروع أساسيات Cat5e أو Cat6 أو Cat6A؟ | تأكيد اختيار الوحدة قبل التجميع الجماعي |
| الحماية | هل نظام الكابلات غير محمي؟ | اختر هذا عندما تصميم النظام غير المحمي هو الصحيح |
| تنظيم الكابلات | هل ستحسن إدارة الكابلات الخلفية صيانة الرف؟ | استخدم مدير الطي حيث أهمية نظافة الرف |
| المراكز الاحتياطية | هل سيتم تشغيل جميع الموانئ الـ24 فوراً؟ | خطة إيقاف خالية ضد الغبار للمواقف غير المستخدمة |
| تخطيط الشراء | كم عدد الألواح والمقبضات التي يجب حزمها وشحنها بشكل منفصل؟ | استخدام بيانات الكرتون للتخطيط للمستودع والشحن |
| البعد | القيمة | لماذا يهم ذلك؟ |
|---|---|---|
| مرجع عرض الرف | المعيار 19 بوصة / 482.6 ملم كما هو مبين في الرسم | يؤكد التوافق مع الرف المشترك |
| إشارة العمق | 250 ملم كما هو مبين في الرسم الجانبي | مفيد لتخطيط مساحة الكابلات الخلفية |
| مرجعية الارتفاع | 1U / حوالي 44.5 ملم ارتفاع الأمامية المشار إليها من خلال أسلوب الرسم | يدعم تخطيط مساحة الرف |
| مدير الطي | يظهر كهيكل متكامل للخلف قابل للطي | مهمة لتجهيز الكابلات وإزالة الخزانة |
بيانات التعبئة مفيدة بشكل خاص لمشتري المشاريع الذين يطلبون لوحات فارغة بحجم ، حيث يتم عادةً تخطيط كمية اللوحات والكمية الرئيسية ومعالجة الملحقات بشكل منفصل.
| البند التعبئة | المواصفات | معنى الشراء |
|---|---|---|
| كمية الصندوق الداخلي | 1 قطعة / صندوق داخلي | معالجة وحساب بسيطة لوحدة واحدة |
| كمية الكرتون | 20 قطعة / علبة | دعم التخطيط الكمي للمشروعات والشحن |
| حجم الصندوق الداخلي | 51 × 10 × 5.5 سم | مفيدة لتخزين المستودعات وتخطيط الشحن |
| حجم الكرتون | 53 × 42.5 × 30.5 سم | يساعد في تقدير حجم الشحن |
| الملحقات المعروضة | المسامير والمحار M6 ، ربطات الكابلات | تحسين الرؤية جاهزة للتركيب |
إنها لوحة بقع فارغة يتم توفيرها بدون مكابح
مصممة لتركيبها مع المفاتيح الرئيسيّة غير المحميّة، ويقال أنها مناسبة لأنواع Cat5e و Cat6 و Cat6A.
يساعد على تنظيم توجيه الكابلات الخلفية ويمكن أن يحسن نظافة الرف وسهولة الصيانة.
نعم، الصفحة تنص على أن منافذ الوحدة غير المثبتة يمكن استخدام إيقاف خالي ضد الغبار
يجب على المشترين تأكيد نوع الحجر الأساسي المطلوب، واستراتيجية الدرع، ومستوى الفئة، وخطة مساحة الرف، وما إذا كان المشروع يستفيد من مدير الكابلات المطوية المتكاملة.
يتم تعبئة المنتج قطعة واحدة لكل صندوق داخلي و 20 قطعة لكل علبة.
ZCBFPPU-1U24-B1 هو لوحة تثبيت خالية غير قابلة للضغط غير قابلة للضغط من 24 منفذًا لتنفيذات النحاس المنظمة التي تحتاج إلى مرونة أساسية وحدات وتنظيم كابل خلفي أكثر نظافة.قيمته تأتي من الهندسة المعمارية الفارغة، تنوع الفئة، وإدارة الكابلات المطوية المتكاملة بدلاً من شكل منفذ محمل ثابت.
للحصول على أفضل نتائج المشروع ، قم بمطابقة ذلك مع استراتيجية مفتاحية غير محمية محددة بوضوح ، وتأكيد الفئة الدقيقة للقبض قبل التجميع ، واستخدام بيانات التعبئة للتخطيط اللوجستي الأكثر دقة.عندما تكون هذه النقاط واضحة، يصبح منصة تثبيت فعالة ومرنة لأنظمة رف النحاس.
أرسل نوع الحجر الأساسي ، ومستوى الفئة ، ومتطلبات الحماية ، وكمية المشروع ، وخطة تخطيط الرف. يمكن لـ ZION مساعدتك في تأكيد منصة لوحة التصحيح المناسبة قبل الشراء.
