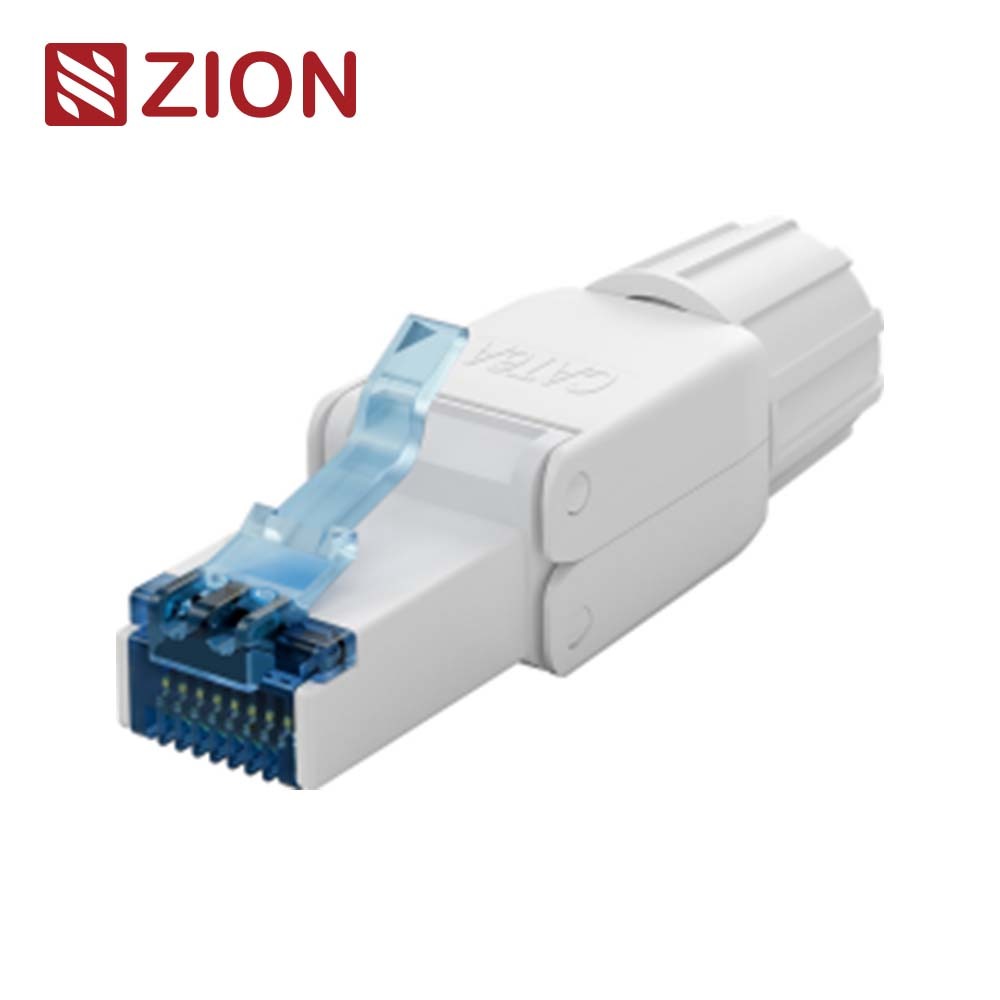

ZCTPU6A-B2 عبارة عن قابس CAT6A RJ45 غير محمي مصمم للإنهاء السريع للمجال، ويدعم كلاً من الكابلات الصلبة والمجدولة في نطاقات 22AWG و23AWG و24AWG لمشروعات الكابلات النحاسية المنظمة.
أضف صورة المنتج الرئيسية وعرض التثبيت المفصّل ومخطط تسلسل الأسلاك وصورة التطبيق هنا.
مناسب للعرض التوضيحي للإنهاء بدون أدوات، أو دليل الأسلاك T568، أو فيديو التثبيت الميداني، أو نظرة عامة على المصنع.
إن القابس CAT6A RJ45 UTP Toolless Plug هو موصل إنهاء ميداني مصمم للمشروعات التي تحتاج إلى تجميع سريع وقابل للتكرار دون سير عمل أداة التجعيد التقليدية. تم وضعه للتركيبات النحاسية الهيكلية حيث يحتاج الفنيون إلى إنهاء الكابلات مباشرة في الموقع مع الحفاظ على محاذاة الارتباط الدائم على مستوى CAT6A.
هذا الطراز غير محمي ويدعم موصلات الكابلات الصلبة والمجدولة بأحجام 22AWG و23AWG و24AWG. من منظور المشروع، فإن هذا المزيج يجعله مفيدًا للقائمين بالتركيب الذين يتعاملون مع إنشاءات الكابلات المختلفة عبر عمليات نشر الشبكات المحلية والاتصالات وشبكات البناء التجارية.
يمكن أن تقلل المقابس التي لا تحتوي على أدوات من وقت التجميع في الموقع، ولكن فائدة المشروع الحقيقية تعتمد على مطابقة القابس مع OD للكابل، ونوع الموصل، ومعيار الأسلاك، وانضباط المثبت أثناء تثبيت الأسلاك وإغلاقها.
تم تصميم ZCTPU6A-B2 حول السرعة والتوافق وسهولة التعامل مع الميدان. إن هيكلها الذي لا يحتاج إلى أدوات ودعم الموصل الواسع يجعله أكثر مرونة للقائمين بالتركيب الذين يعملون في ظروف متنوعة في الموقع.
| ميزة | ماذا يعني | فائدة المشروع |
|---|---|---|
| تصميم بدون أدوات | لا يوجد سير عمل قياسي لتجميع أدوات التجعيد | يسرع إنهاء الحقل ويقلل من تبعية الأداة |
| هيكل CAT6A UTP | تنسيق المكونات غير المحمية CAT6A RJ45 | يناسب التركيبات النحاسية UTP التي تتطلب تحديد موضع أداء CAT6A |
| دعم الكابلات الصلبة والمجدولة | يتطابق مع كل من إنشاءات الموصل | يحسن مرونة المجال عبر أنواع الكابلات المختلفة |
| توافق 22/23/24AWG | يدعم أحجام موصلات LAN الشائعة | يقلل من تعقيد تبديل النموذج في الشراء |
| دعم الأسلاك T568A / T568B | يظهر تسلسل الأسلاك مباشرة في ورقة المنتج | يجعل إنهاء الحقل أكثر سهولة وقابلية للتكرار |
| ثنائي الفينيل متعدد الكلور + IDC التخطيط الداخلي | يدعم الاتصال الداخلي وهيكل الجلوس السلكي محاذاة الإشارة | يساعد على تحسين اتساق الإنهاء |
| متوافق مع RoHS / REACH | تم تضمين بيان الامتثال | مفيدة للمشتريات وتوثيق المشروع |
| الإسكان الأبيض | خيار اللون القياسي | يدعم المظهر المتسق في عمليات التثبيت المنظمة |
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | RJ45 UTP CAT6A المكونات بدون أدوات |
| نموذج | ZCTPU6A-B2 |
| اسم المنتج ذو الصلة في الورقة | RJ45 UTP CAT6A قابس بدون أدوات (ZC-G40U-C6A-B2) |
| يكتب | CAT6A RJ45 قابس بدون أدوات غير محمي |
| لون | أبيض |
| امتثال | متوافق مع RoHS، REACH |
| دعم نوع الكابل | الصلبة والذين تقطعت بهم السبل |
| نطاق كابل AWG | 22AWG / 23AWG / 24AWG |
| اتصل بالمقاومة | 20 م أوم |
| مقاومة العزل | <= 500 م أوم @ 100 فولت تيار مستمر |
| تحمل الجهد | DC1000V AC700V RMS 60 هرتز، 1 دقيقة |
| الرابط الدائم | الرابط الدائم CAT6A: يتوافق مع ANSI/TIA/EIA 568B.2-10 |
| درجة حرارة التخزين | -40 درجة / +70 درجة |
| درجة حرارة التشغيل | -10° / +60° |
| مادة بلاستيكية | جهاز كمبيوتر جديد |
| دبابيس الذهب | برونز الفوسفور، طلاء الذهب 3u'' أو 50u'' |
| دبابيس المحطة | برونز الفوسفور، طلاء الزين |
| RJ45 الاتصال الحياة | 750 مرة دقيقة |
| IDC محطة الحياة | 250 مرة دقيقة |
يستخدم القابس غلافًا بلاستيكيًا جديدًا للكمبيوتر الشخصي مع عناصر اتصال من البرونز الفوسفوري وهيكل داخلي موجه لـ IDC/PCB. تم تصميم هذا التكوين لدعم اتساق إنهاء المجال مع الحفاظ على المنتج مضغوطًا ومناسبًا للاتصال المباشر بمعدات RJ45.
| عنصر البناء | مواصفة | المعنى العملي |
|---|---|---|
| مواد الإسكان | جهاز كمبيوتر جديد | يدعم هيكل العلبة الدائم للاستخدام الميداني |
| دبابيس ذهبية | برونز الفوسفور، طلاء الذهب 3u'' أو 50u'' | يساعد على مواءمة توقعات درجة الاتصال مع متطلبات المشروع |
| دبابيس المحطة | برونز الفوسفور، طلاء الزين | يدعم هيكل إنهاء الموصل الداخلي |
| دورة حياة واجهة RJ45 | الحد الأدنى 750 مرة | مفيد لتخطيط عمر الخدمة في البيئات التي يتم إعادة تصحيحها بشكل متكرر |
| دورة حياة إنهاء IDC | الحد الأدنى 250 مرة | ذات الصلة بالتسامح مع إنهاء الخدمة وصيانة الخدمة |
بالنسبة للمقابس التي لا تحتوي على أدوات والتي يتم تركيبها ميدانيًا، فإن دقة جلوس الموصل مهمة أكثر من السرعة وحدها. يجب أن يطابق المثبت تسلسل الأسلاك الصحيح ويضغط بشكل كامل على الهيكل حتى يدخل السلك في مطاردة دبوس IDC.
يعتبر ZCTPU6A-B2 مناسبًا لنهايات RJ45 الميدانية حيث يحتاج الفنيون إلى تجميع الموصلات مباشرة في الموقع، خاصة في بيئات الاتصالات والشبكات المحلية النحاسية المنظمة باستخدام بنية التوصيل غير المحمية على مستوى CAT6A.
| سيناريو التطبيق | لماذا يناسب هذا المكونات | ما يجب التحقق منه قبل الموافقة |
|---|---|---|
| إنهاء كابل LAN في الموقع | تصميم بدون أدوات يحسن راحة التجميع | يتوافق كابل AWG مع نوع الموصل |
| الخدمة الميدانية أو أعمال الإصلاح | مفيد عندما يحتاج الفنيون إلى الاستبدال السريع أو إعادة الإنهاء | تصحيح تسلسل T568A/T568B وجودة الإغلاق |
| الكابلات النحاسية للمباني التجارية | يساعد الدعم الواسع لمجموعة AWG على توحيد المشروعات | OD للكابل ومساحة حول رأس الموصل |
| شراء بالجملة OEM أو المقاول | تدعم البيانات الفنية والبيئية الواضحة مطابقة المواصفات | متطلبات طلاء الاتصال والامتثال |
| اتصال الشبكة المباشر من جانب المعدات | توضح ورقة المنتج التوافق مع منافذ شبكة RJ45 | قم بتوصيل مساحة الجسم وثني الخلوص على جانب الجهاز |
يبدأ الاختيار الصحيح الأسرع بأربعة اختبارات: هل النظام غير محمي، ويفضل سير عمل إنهاء ميداني بدون أدوات، وهل يقع الكابل ضمن 22-24AWG، وهل يقبل المثبت مقاعد IDC بدلاً من العقص القياسي؟ إذا كانت الإجابة بنعم، فهذا القابس عادةً ما يكون مناسبًا بشكل قوي.
| نقطة القرار | اختر هذا المكونات عندما | لا تختاره عندما | الاتجاه البديل | تأثير التكلفة / المخاطر / قابلية الصيانة |
|---|---|---|---|---|
| استراتيجية التدريع | يستخدم المشروع كابلات UTP ولا يتطلب استمرارية التوصيل المحمي | النظام محمي ويحتاج إلى موصلات محمية متطابقة | استخدم قابس RJ45 محميًا | التطابق الصحيح يتجنب التأريض وعدم تناسق EMC |
| إنهاء سير العمل | يفضل المشروع التجميع في الموقع بدون أدوات | يفضل الفريق سير عمل المكونات التقليدية لأداة التجعيد | استخدم قابسًا قياسيًا من النوع المجعد | تطابق سير العمل المناسب يقلل من خطأ التثبيت |
| توافق موصل الكابل | الكابل صلب أو مجدول بمقاسات 22AWG أو 23AWG أو 24AWG | يقع الكابل خارج نطاق الموصل المحدد | حدد قابسًا مطابقًا لنوع الكابل الفعلي | يتجنب مشاكل الإعداد وموثوقية الاتصال |
| توقعات الأداء | تعتبر محاذاة الارتباط الدائم CAT6A مقبولة للتطبيق | تتطلب مواصفات المشروع مطالبات أداء مختلفة أو إضافية | تحقق من محاذاة المواصفات قبل الطلب | يمنع عدم تطابق التقديم والقبول |
| مواصفات الاتصال | الطلاء القياسي 3u'' مقبول أو يتم تعريف 50u'' مبكرًا | يحتوي المشروع على توقعات غير محددة على مستوى الاتصال | توضيح متطلبات الطلاء قبل إصدار RFQ | يقلل من نزاعات الشراء والجودة |
| جاهزية المثبت | يمكن للفريق اتباع تسلسل التثبيت المكون من ست خطوات بشكل موثوق | يفضل المشروع سير عمل مألوفًا وأبسط لجميع القائمين على التثبيت | استخدم نوع الموصل الأكثر توافقًا مع مستوى المهارات الميدانية | يؤدي الاختيار الصحيح إلى تحسين الاتساق وتقليل إعادة العمل |
اختر هذا النموذج عندما يستخدم المشروع كابلات UTP، ويكون نطاق الموصل 22–24AWG، ويستفيد الفنيون الميدانيون من قابس على طراز IDC بدون أدوات بدلاً من قابس تجعيد تقليدي.
يجب أن يقوم الاختيار الصحيح بتقييم نوع الموصل وتوافق AWG ومتطلبات التدريع وسير العمل الميداني ودورة الحياة المتوقعة. وهذا يمنع القابس المقبول تقنيًا من أن يصبح غير مريح أو غير موثوق به في بيئة التثبيت الفعلية.
| عامل الاختيار | سؤال لطرحه | توصية |
|---|---|---|
| نوع الكابل | هل يستخدم المشروع أنواع الكابلات الصلبة أم المجدولة أم المختلطة؟ | استخدم هذا النموذج عندما يحتاج الموقع إلى مكون واحد يدعم كليهما |
| حجم الموصل | هل يبقى الكابل ضمن 22AWG أو 23AWG أو 24AWG؟ | تحقق من مواصفات الكابل قبل الشراء بالجملة |
| متطلبات التدريع | هل نظام الكابلات الهيكلية UTP أم محمي؟ | اختر هذا فقط عندما يتوافق التصميم غير المحمي مع النظام بأكمله |
| سير عمل التثبيت | هل سيستفيد المشروع من التجميع بدون أدوات أكثر من التجعيد القياسي؟ | استخدم بدون أدوات عندما تكون سرعة المجال وقابلية التكرار مهمة |
| متطلبات الاتصال | هل المعيار 3u'' كافٍ أم أن 50u'' مفضل؟ | تأمين متطلبات الطلاء قبل الافراج عن النظام |
| توقعات الصيانة | كم مرة سيتم إعادة تصحيح المقابس أو إعادة إنهائها؟ | تحقق من بيانات عمر RJ45 وIDC مقابل توقعات الخدمة |
| البعد | قيمة | لماذا يهم؟ |
|---|---|---|
| الطول الكلي | 47.40 ملم | مفيد لتخطيط التخليص من جانب الجهاز |
| مرجع العرض الأمامي | 14.4 ملم | ذات صلة بالوعي بمساحة الموصل |
| مرجع الارتفاع الأمامي | 11.60 ملم | يساعد على تقييم الملاءمة في منافذ المعدات الضيقة |
| مراجع قطر دخول الكابل | Ø13.97 / Ø8.50 معروض | مفيد لفهم هندسة تخفيف الضغط وإدخال الكابلات |
تتضمن ورقة المنتج دليل تعليمات من ست خطوات. وهذا مفيد للفرق الميدانية لأن تناسق التثبيت له تأثير مباشر على موثوقية الإنهاء ونتائج الاختبار.
| خطوة | فعل | التركيز المثبت |
|---|---|---|
| 1 | قم بخلع غلاف الكابل بالأداة حوالي 2 سم | تجنب إتلاف عزل الموصل |
| 2 | ضع الكابل في IDC وفقًا للمحطة T568 | اتبع التسلسل الصحيح T568A أو T568B |
| 3 | قطع الأسلاك الإضافية | حافظ على الإنهاء أنيقًا ومسيطرًا عليه |
| 4 | لإدراج IDC في ثنائي الفينيل متعدد الكلور | تأكد من مقاعد التجميع بشكل صحيح |
| 5 | اضغط لأسفل على كلا الجانبين من الغطاء البلاستيكي حتى يدخل السلك في مطاردة دبوس IDC | ضمان الإغلاق الكامل والجلوس السلكي |
| 6 | المنتج النهائي | افحص قبل الاختبار أو النشر |
وتتمثل ميزتها الرئيسية في إنهاء الحقل بشكل أسرع دون سير عمل قياسي لأداة التجعيد، مع الاستمرار في دعم تحديد موضع التطبيق غير المحمي CAT6A.
يُذكر أنه يتوافق مع كل من الكابلات الصلبة والمجدولة بأحجام 22AWG و23AWG و24AWG.
وهو عبارة عن قابس بدون أدوات CAT6A RJ45 غير محمي، لذا يجب أن يكون مطابقًا لتصميم نظام UTP.
نعم. يتم تحديد الدبابيس الذهبية كخيارات 3u'' أو 50u''.
تعرض ورقة المنتج إرشادات ترتيب الدبوس T568A وT568B، وترشد خطوات التثبيت المستخدمين إلى وضع الموصلات في IDC وفقًا للمحطة T568.
يجب على المشترين التأكد من نطاق كابل AWG، ونوع الموصل، ومتطلبات التدريع، ومستوى الطلاء المفضل، وما إذا كان فريق الموقع يريد سير عمل تركيب بدون أدوات.
ZCTPU6A-B2 عبارة عن قابس عملي بدون أدوات CAT6A UTP للمشروعات التي تقدر الإنهاء الميداني المرن، وتوافق الموصلات المختلطة، وتوجيه التثبيت المباشر. تأتي قيمته من التوازن بين سير العمل بدون أدوات، ودعم نطاق AWG، والبيانات الكهربائية، وخيارات تخصيص جهات الاتصال.
للحصول على أفضل النتائج، قم بمطابقته مع بنية الكابلات غير المحمية المحددة بوضوح، وتحقق من نطاق حجم الكابل قبل الطلب، وتأكد من اتباع الفرق الميدانية لخطوات الأسلاك والإغلاق بعناية. عندما يتم استيفاء هذه الشروط، يصبح خيارًا قويًا لإنهاء حقل النحاس بكفاءة.
أرسل نوع الكابل الخاص بك، وحجم الموصل، ومتطلبات التدريع، وتفضيل الطلاء، وكمية المشروع. يمكن أن تساعدك ZION في تأكيد تكوين قابس RJ45 الأنسب قبل الشراء.
